產品概述：

　　整套電機加載性能測試設備由磁滯測功機、測功機加載控制器、工業控制計算機、顯示器、電參數儀、測試機架、測試工裝、電機供電電源、電機測試軟件等組成，測試被測電機的扭矩、轉速、輸出功率、電壓、電流、輸入功率、轉向等各種性能參數。

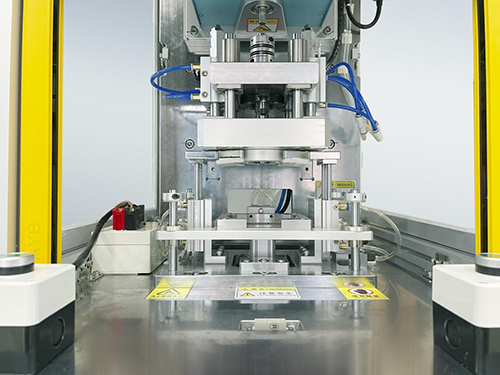

夾具部分特寫：

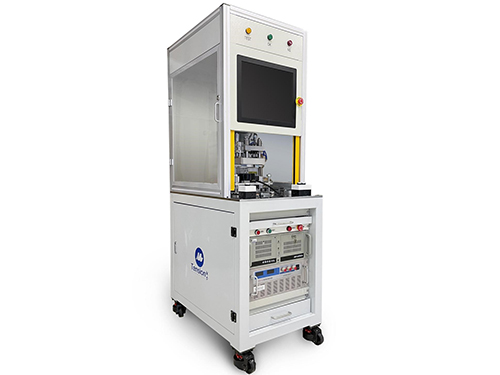

測試平臺：

　　測試平臺采用機柜機架一體式設計。安全防護門呈上下推拉方式，設有感應裝置，如推拉門沒有關好則不能操作。考慮更換機種時需要更換快速鎖嘴和電機固定座，上升氣缸余量按照客戶提供的最大電機尺寸來設計，并且根據客戶需求做一款被測電機固定工裝，支撐高度通過調節限位塊來控制氣缸上升的高度。通過跟換轉接板來調節寬度。

能滿足下方測試要求：

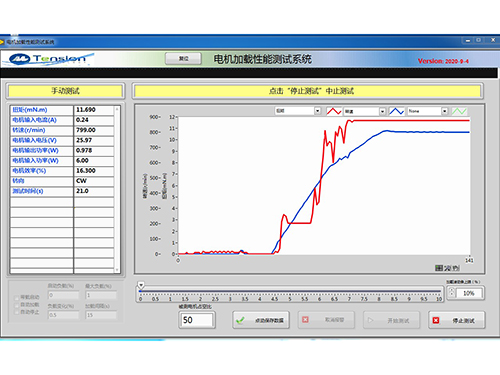

　　1.手動加載試驗：通過上位機軟件將被測電機運行在設定的或額定電壓下，通過操作員拉動軟件上的加載滾動條，來控制測功機給被測電機加載，并實時顯示測試的數據與曲線，如工作特性曲線圖，T/N,T/I曲線等(具有單點手動控制功能，按設定的控制模式和設定的控制量控制電機工況)

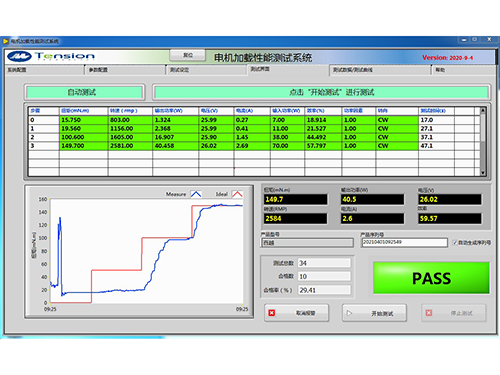

　　2.自動測試:實時顯示測試結果數據,當測試數據不在設定的上下限范圍內則該項參數顯紅色字體并且測試完成后報警。如在其范圍內則顯綠色。顯示設定扭矩和實時加載扭矩的曲線，方便用戶查看。

　　3.合格不合格測試：(含正反轉測試)通過上位機軟件將被測電機運行在設定的額定電壓下，通過測試軟件讓測功機輸出設定負載，系統可調用工程設定好在某個負載的給被測產品設置的上下限，并判斷當前測量參數是否在其范圍。

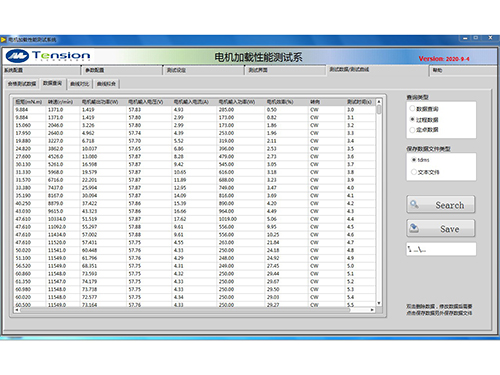

數據查詢：

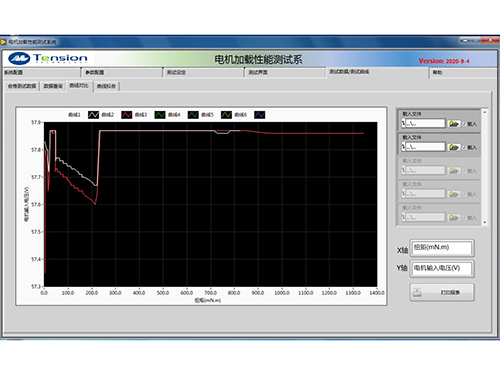

可以曲線對比：

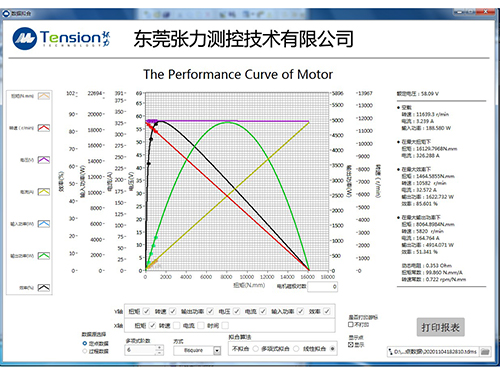

擬合曲線：
