整套設備能夠滿足1mNm-100mNm電機齒槽轉矩和轉矩波動的測試，測試軟件用LABVIEW編寫，具有特色的測試和圖形繪制功能，整套系統可以測試被測電機0.01°的摩擦力矩和轉矩波動

電機測試要求

工作原理

牽引轉矩或制動轉矩是永磁電機的一個重要參數，特別 是在永磁伺服電機系統中。永磁電機的制動轉矩由齒槽 轉矩和摩擦轉矩組成。齒槽轉矩是由未通電時電機內磁 極對齒槽(鋼結構)的吸引力/相互作用力產生的。它是 永磁電機的重要參數之一，也是引發電機轉矩脈動、振動和噪音的原因. 一般來說，齒槽轉矩隨轉子位置的變 化而變化， 由其峰對峰(p-p)值來定義。摩擦轉矩則歸 因于機械裝配問題，如軸承阻力，裝配公差， 或永磁 直流電機(PMDC)的碳刷摩擦。摩擦轉矩通常用其平均 值來測量表示。

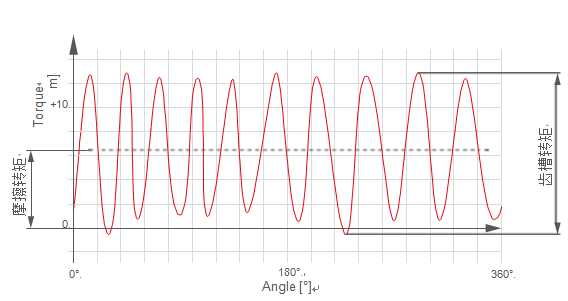

圖一 典型齒槽轉矩曲線示例。摩擦轉矩是相對于0轉矩計算出的齒 槽轉矩平均值。齒槽轉矩是根據峰值轉矩值計算的。

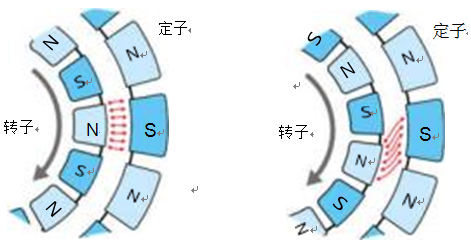

   圖二:  當磁體N極S極面對面時(左上圖) ，吸引力是最大的。 當電機 轉子轉動時（右上圖），在進行下一步移動之前， 移動的磁性元 件必須先從殘留的磁性中解脫出來。這種對前進移動的磁阻現象 被稱為齒槽效應。

    3.3.3 齒槽轉矩測試臺轉矩波動測試原理與概述

    根據國標GB/T 30549-2014 明確定義了電機的轉矩波動測試方法，電機在最低速下的轉矩波動系數推薦按照下列值規定：3%；5%，7%，10%，15%。（注：電機的轉矩波動是電機和配套驅動器所組成的系統的綜合反映，必要時制造商應和用戶協商一致，明確測量條件）。在穩定工作溫度下，電機施加額定轉矩，并在產品專用技術條件規定的最低轉速下運行，用轉矩測試儀測量并記錄電機在一轉中的輸出轉矩，找出最大轉矩和最小轉矩，按公式計算電機的轉矩波動系數，結果應符合技術要求。

   測試方法：（被測電機處于開環控制下（如果其他定義下單前需要明確定義））

   將被測電機固定在試驗臺架上，試驗環境應不受外界輻射及氣流影響。利用開環控制方式將被測電機通電，控制系統將對拖電機以一定轉速（0.1~30rpm 設定）穩速旋轉，被測電機為了擺脫托控，會使用全部的轉矩力爭擺脫，從而測試電機在這樣運行下的扭矩波動。由于扭矩傳感器分辨率和儀器儀表采樣率的特性建議測試轉矩波動時高速扭矩波動測試。

   測量參數：扭矩，時間，角度等。

產品描述：

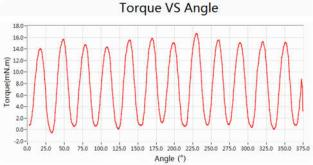

圖三  角度-扭矩圖例

圖四FFT頻譜分析圖

    圖五 極坐標圖

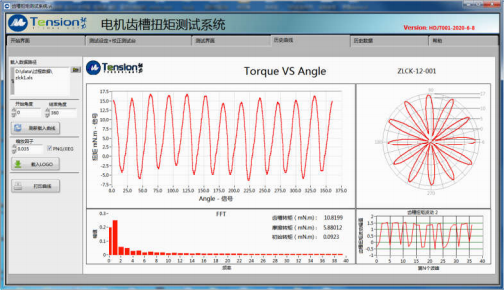

圖六參考測試界面，可根據實際需求訂制格式。

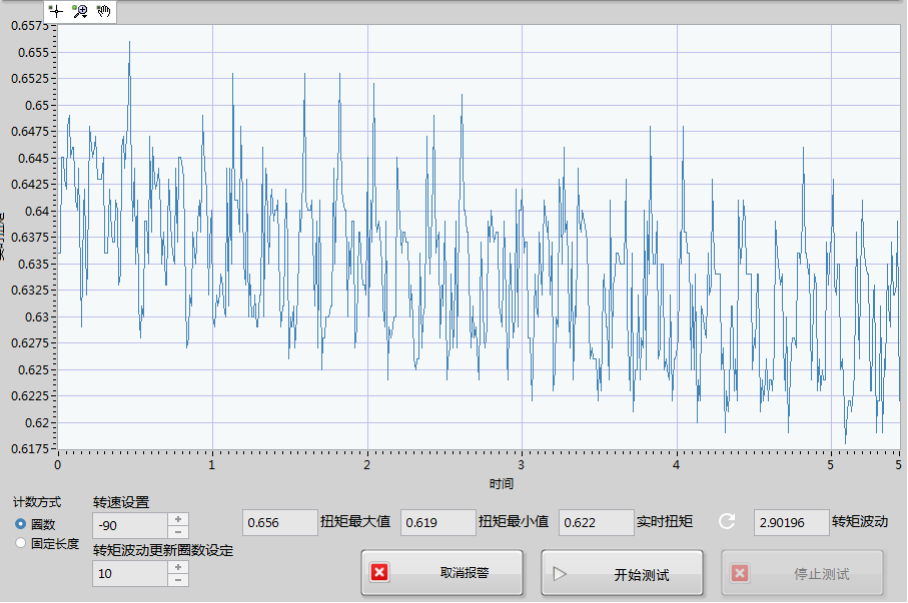

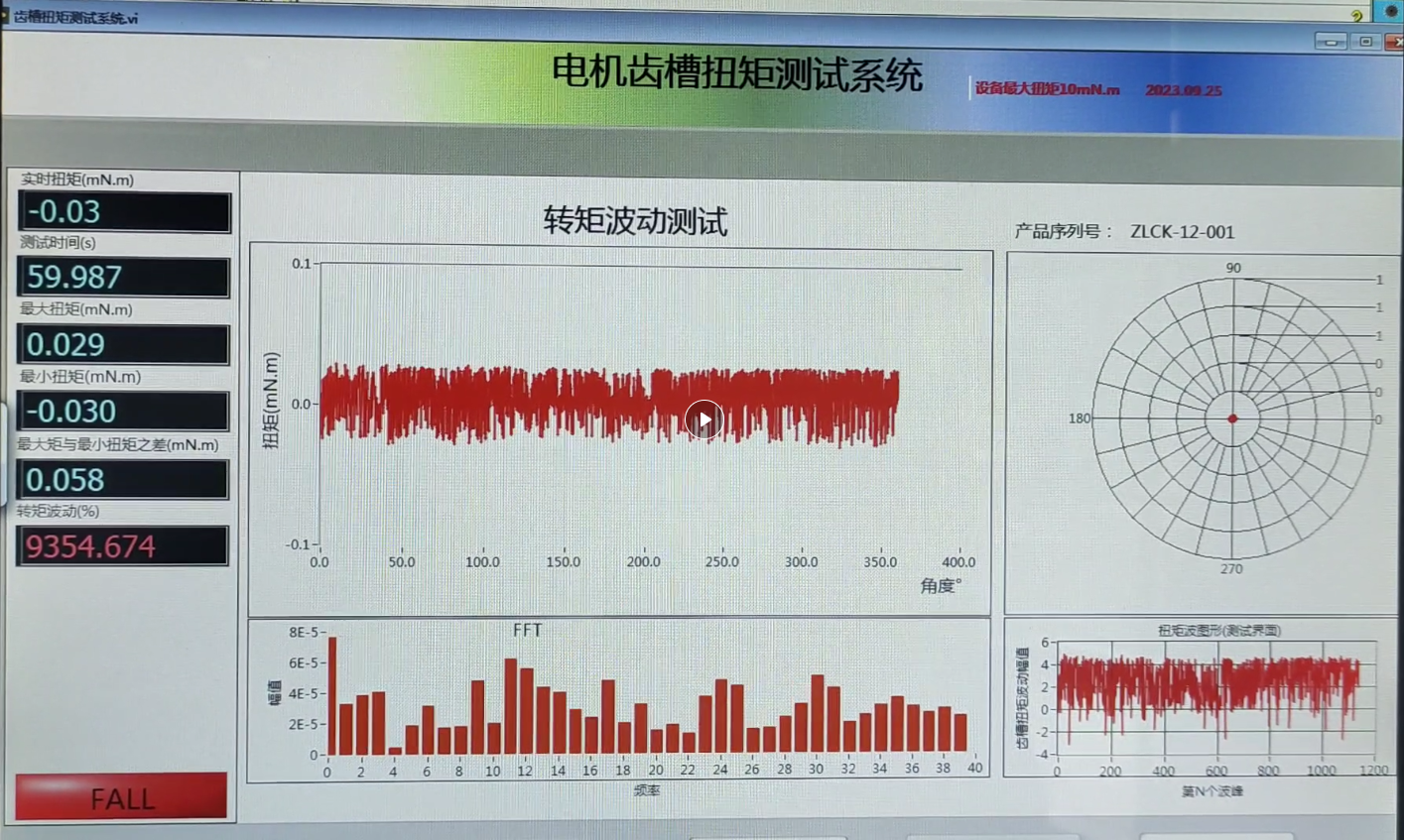

圖七 空載轉矩波動測試界面

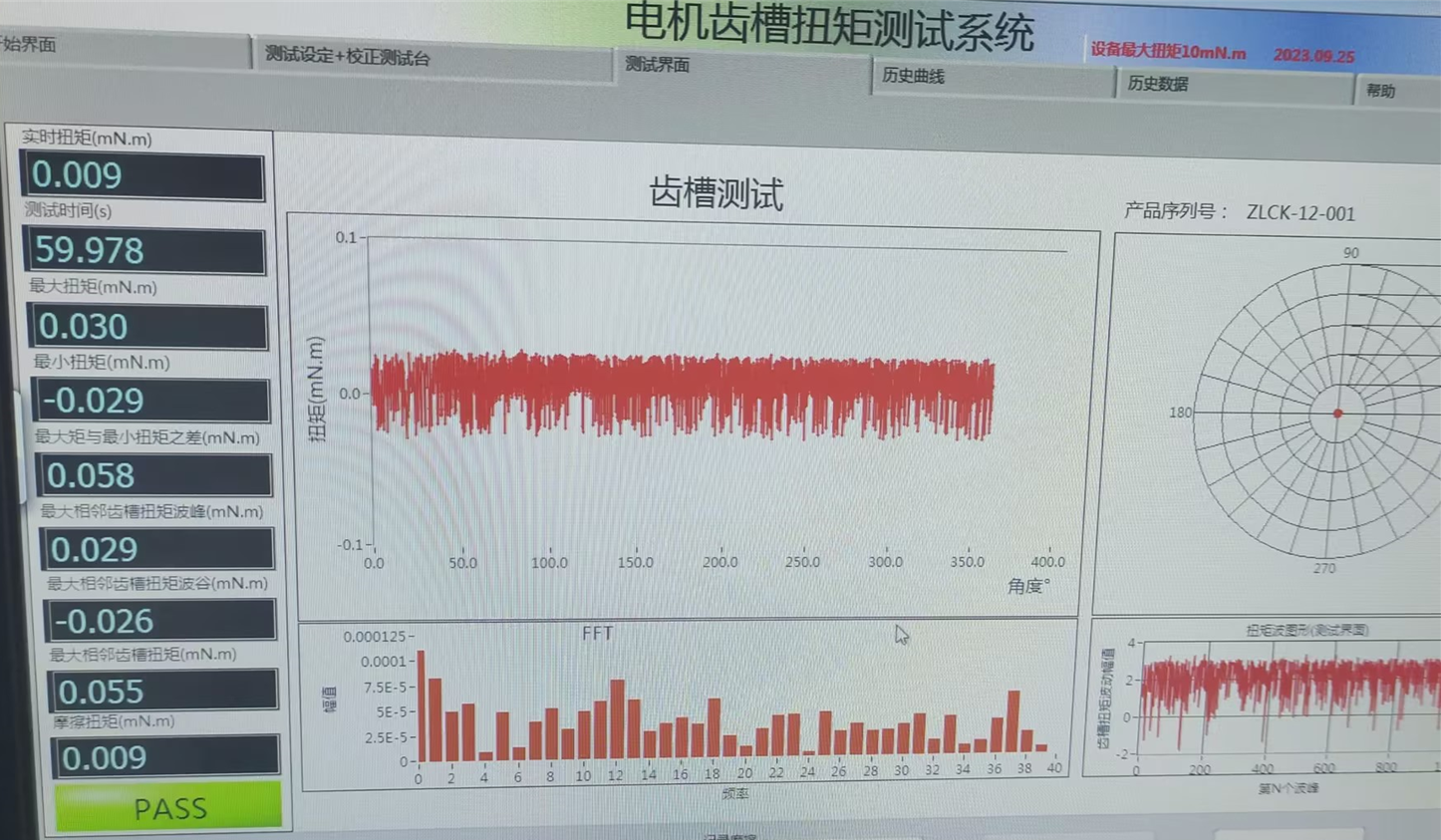

圖八 空載轉矩波動測試界面

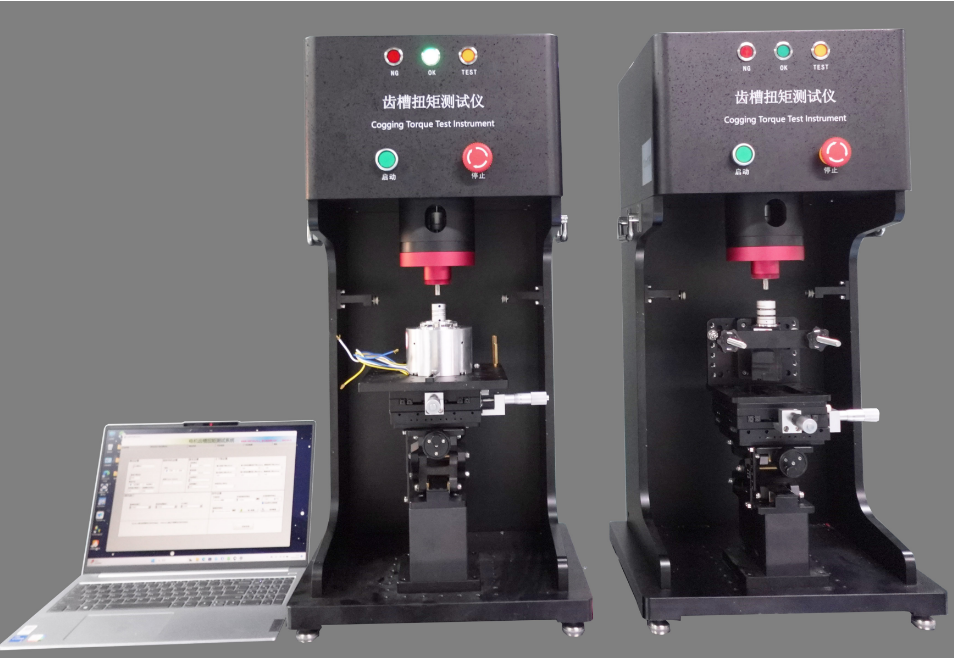

張力測控的齒槽轉矩測試系統是一個獨立的測試系 統，用于控制和測量齒槽轉矩和摩擦轉矩。該測試系 統包括一個精密電機，一個集成了脈沖編碼器的 微型扭矩傳感器。 有一個內置的安 全離合器， 以避免當系統不使用時的過載誤操作。減 速電機驅動被測電機在低速下運行，轉速?gòu)?/font>1到20rpm 可選， 同時獲取與角度位置相關的齒槽轉矩。扭矩測 量范圍最大為100mN?m （取決于選用的扭矩傳感器量程）， 精度為0.01mN. m。
