東莞某科技公司電機加載性能測試設備應用案例

　　l 產品概述：

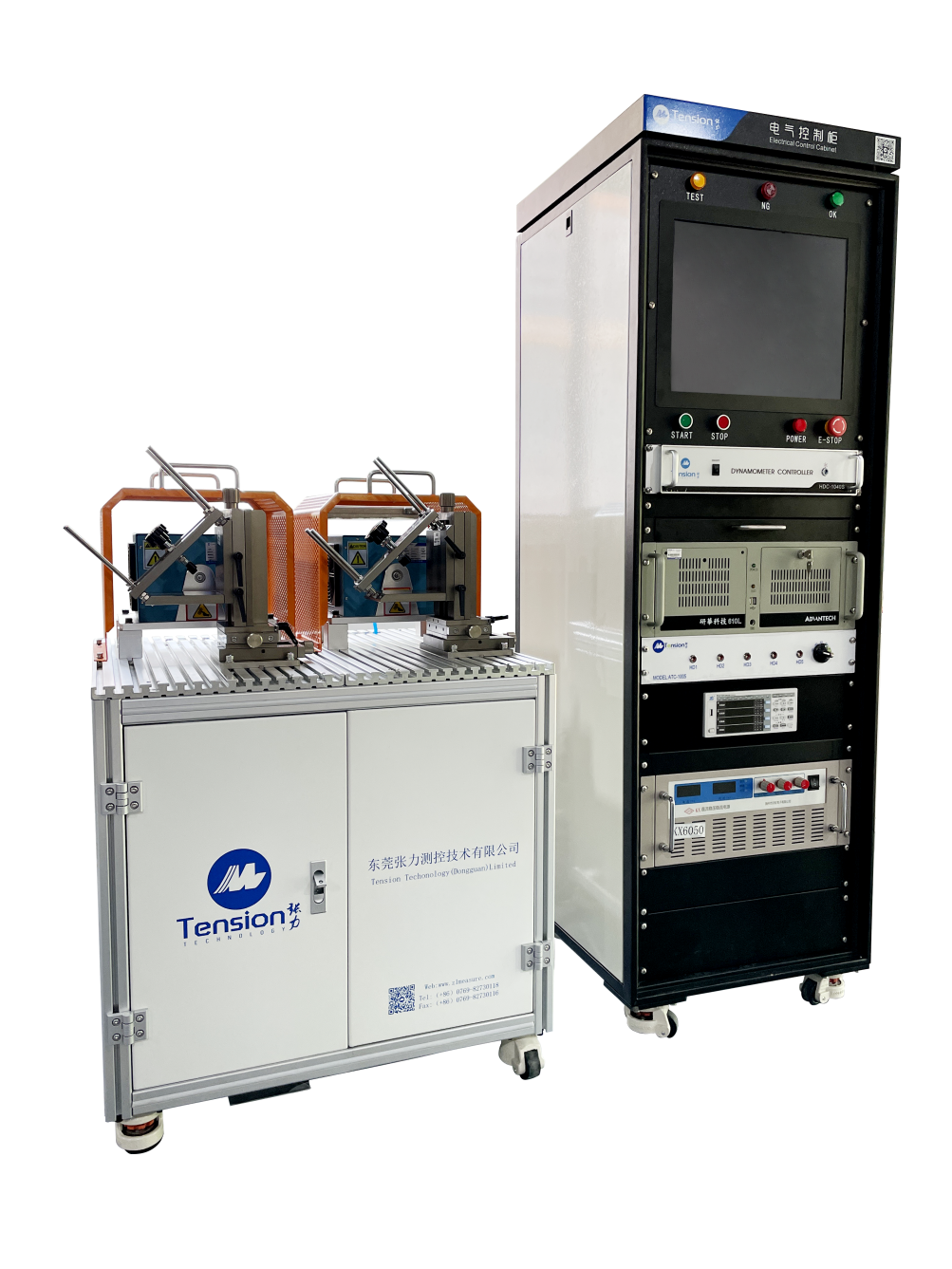

　　整套電機加載性能測試設備由 HD-501/AHD-502 磁滯測功機、測功機加載控制器、工業控制計算機、顯示器、電參數儀、測試機架、測試工裝、電機供電電源、電機測試軟件等組成，測試被測電機的扭矩、轉速、輸出功率、電壓、電流、輸入功率、轉向等各種性能參數。

　　能滿足下方測試要求：

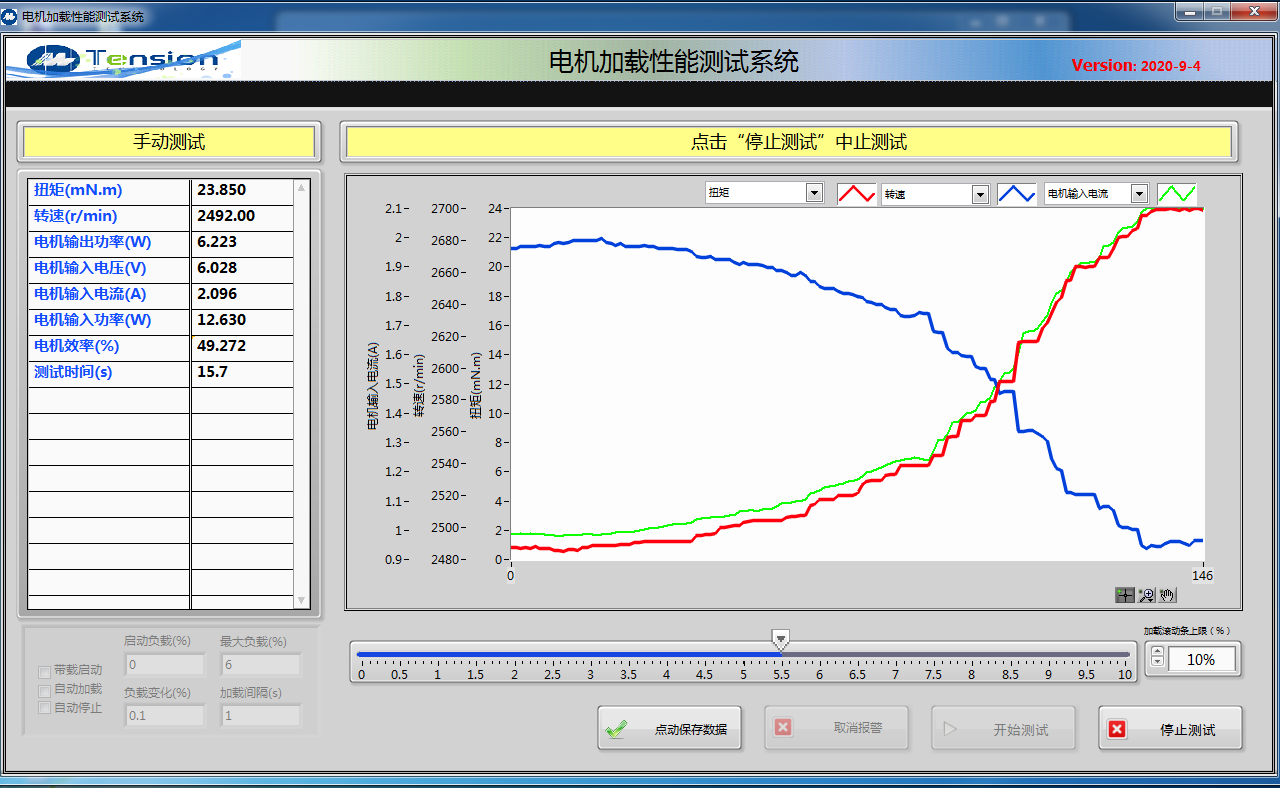

　　1.手動加載試驗：通過上位機軟件將被測電機運行在設定的或額定電壓下，通過操作員拉動軟件上的加載滾動條，來控制測功機給被測電機加載，并實時顯示測試的數據與曲線，如工作特性曲線圖，T/N,T/I曲線等(具有單點手動控制功能，按設定的控制模式和設定的控制量控制電機工況)

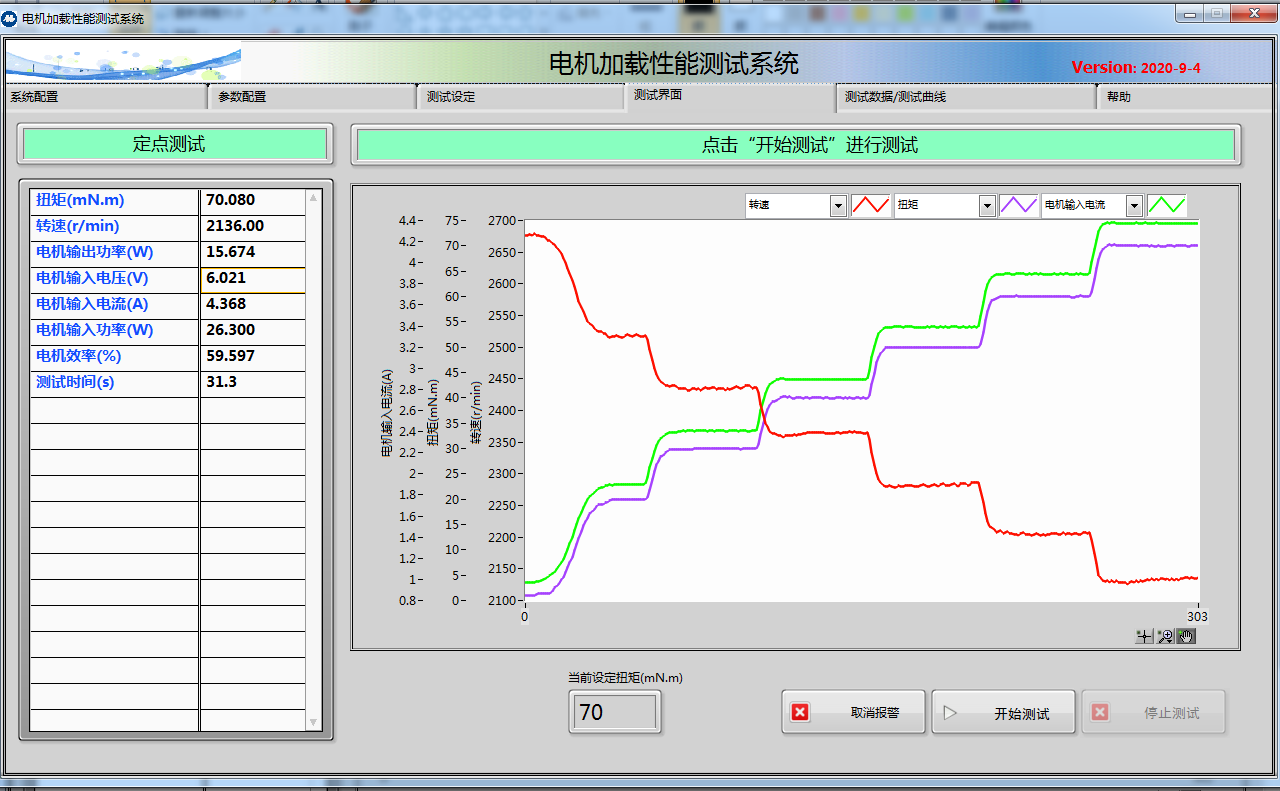

　　2.定點測試:根據客戶預先在測試設定中定點測試中表格的設定參數，按表格中設置的參數運行。

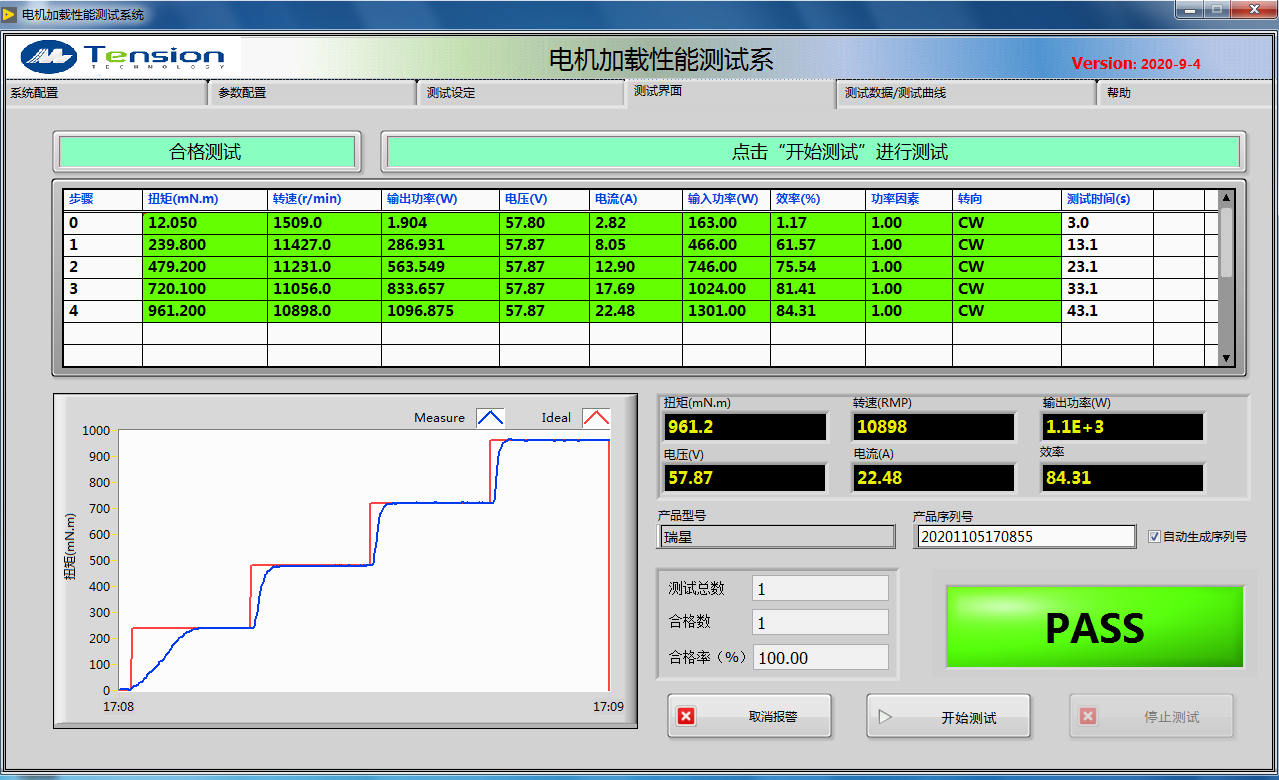

　　3.合格不合格測試：(含正反轉測試)通過上位機軟件將被測電機運行在設定的額定電壓下，通過測試軟件讓測功機輸出設定負載，系統可調用工程設定好在某個負載的給被測產品設置的上下限，并判斷當前測量參數是否在其范圍。

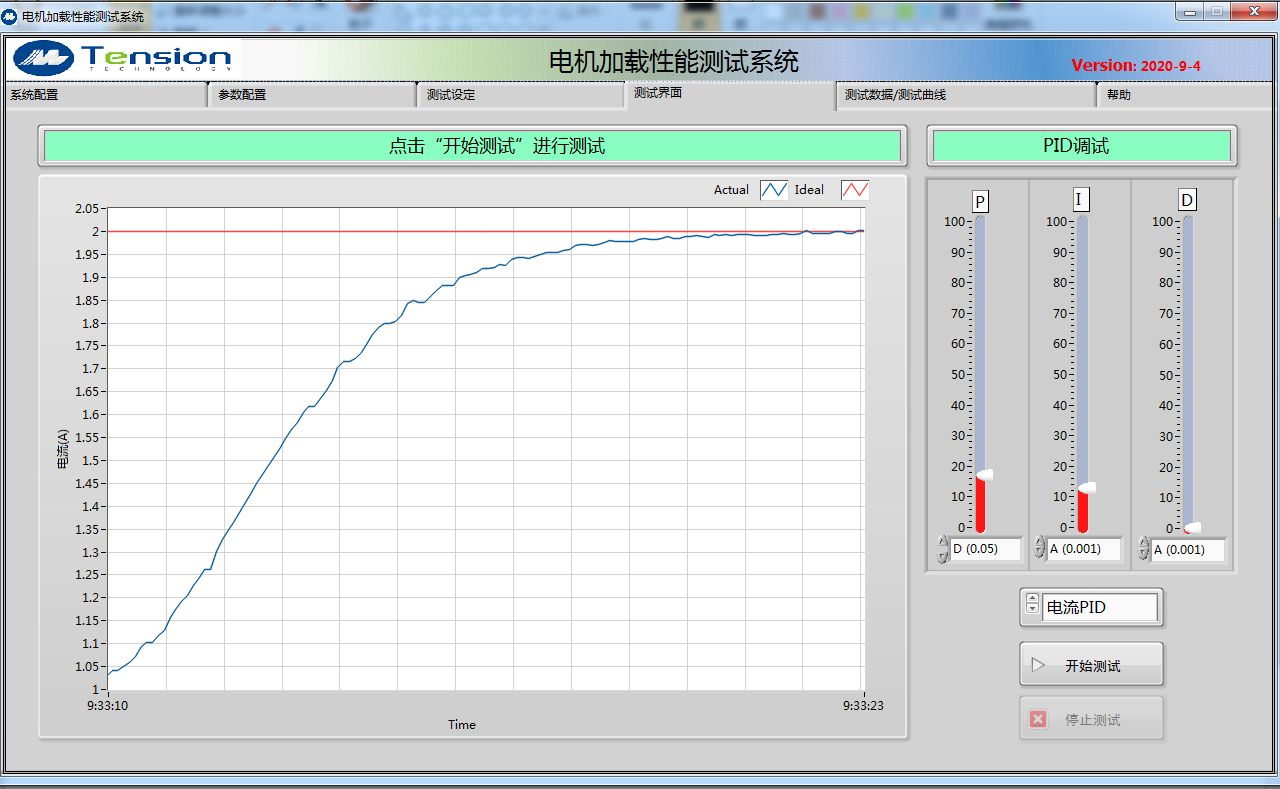

　　4.PID調試界面

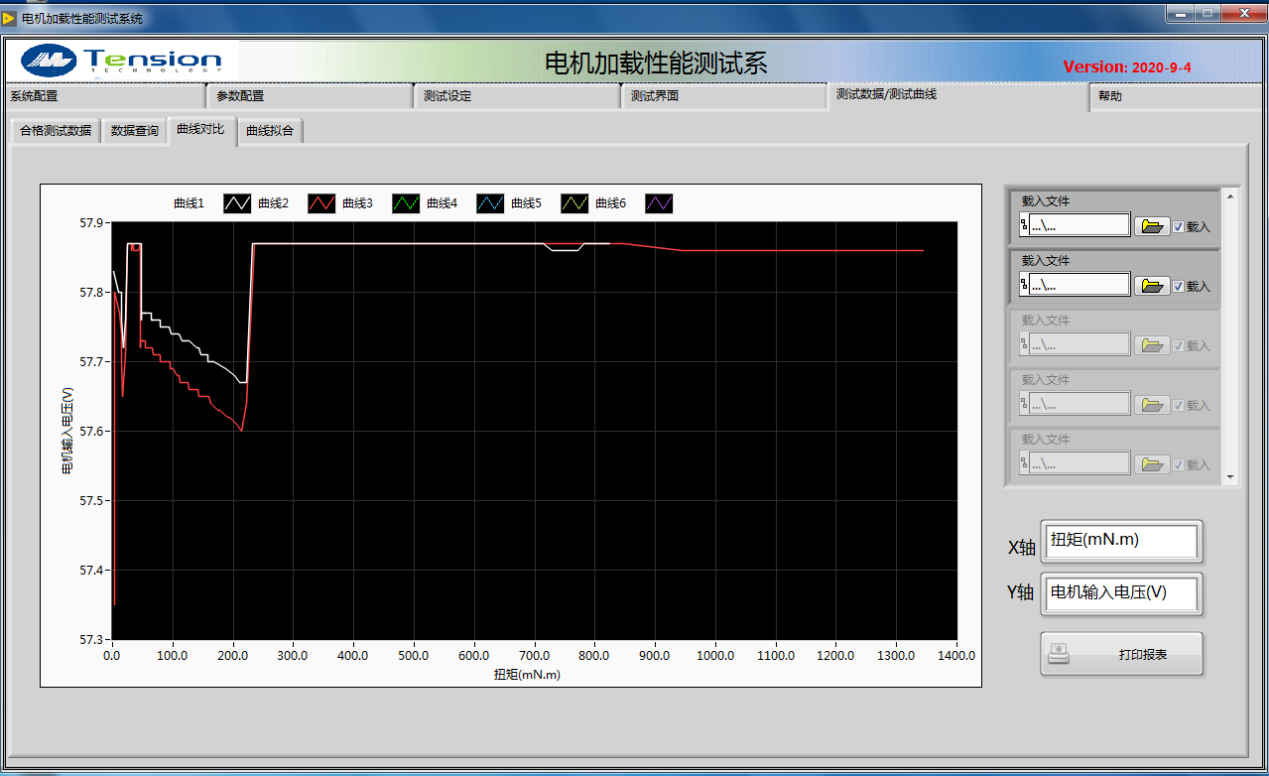

　　5.可以曲線對比：

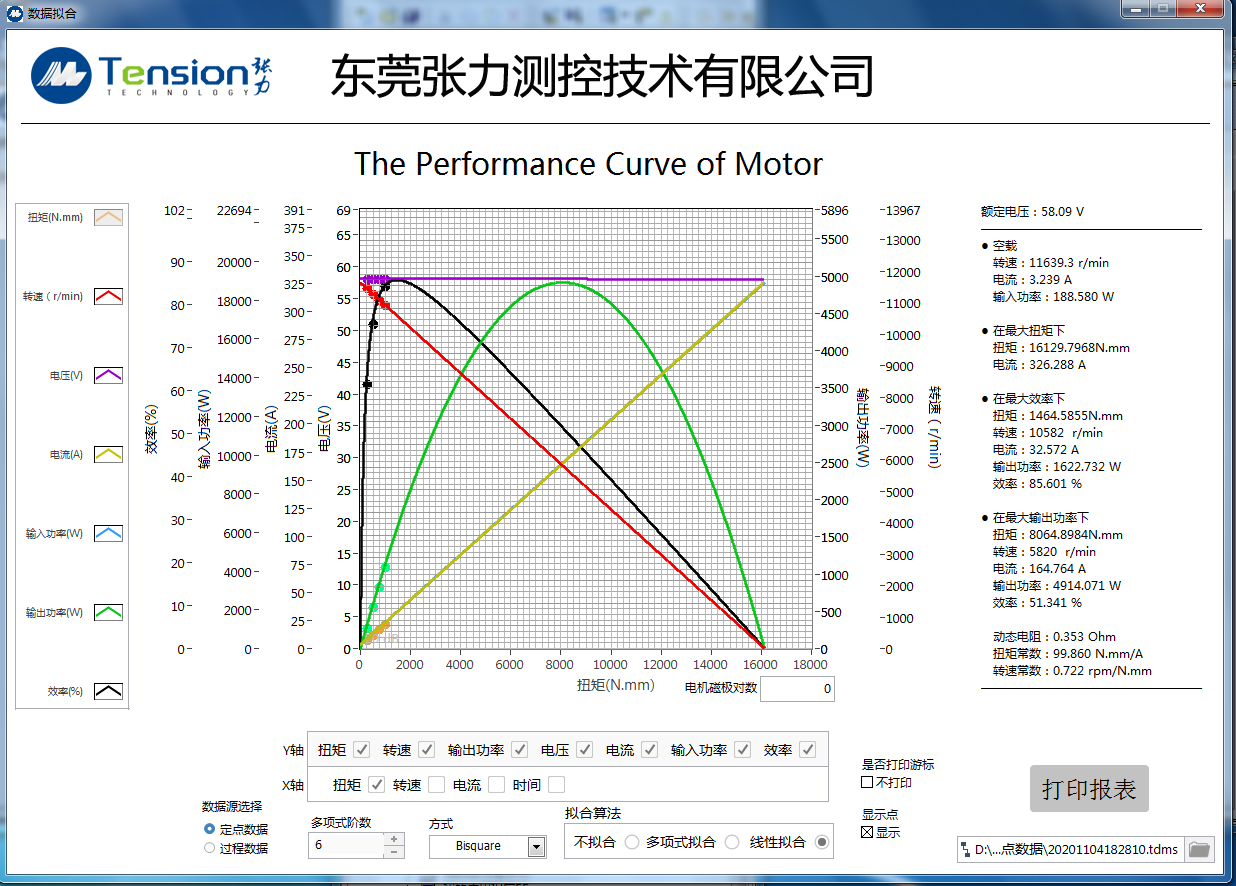

　　6.擬合曲線：

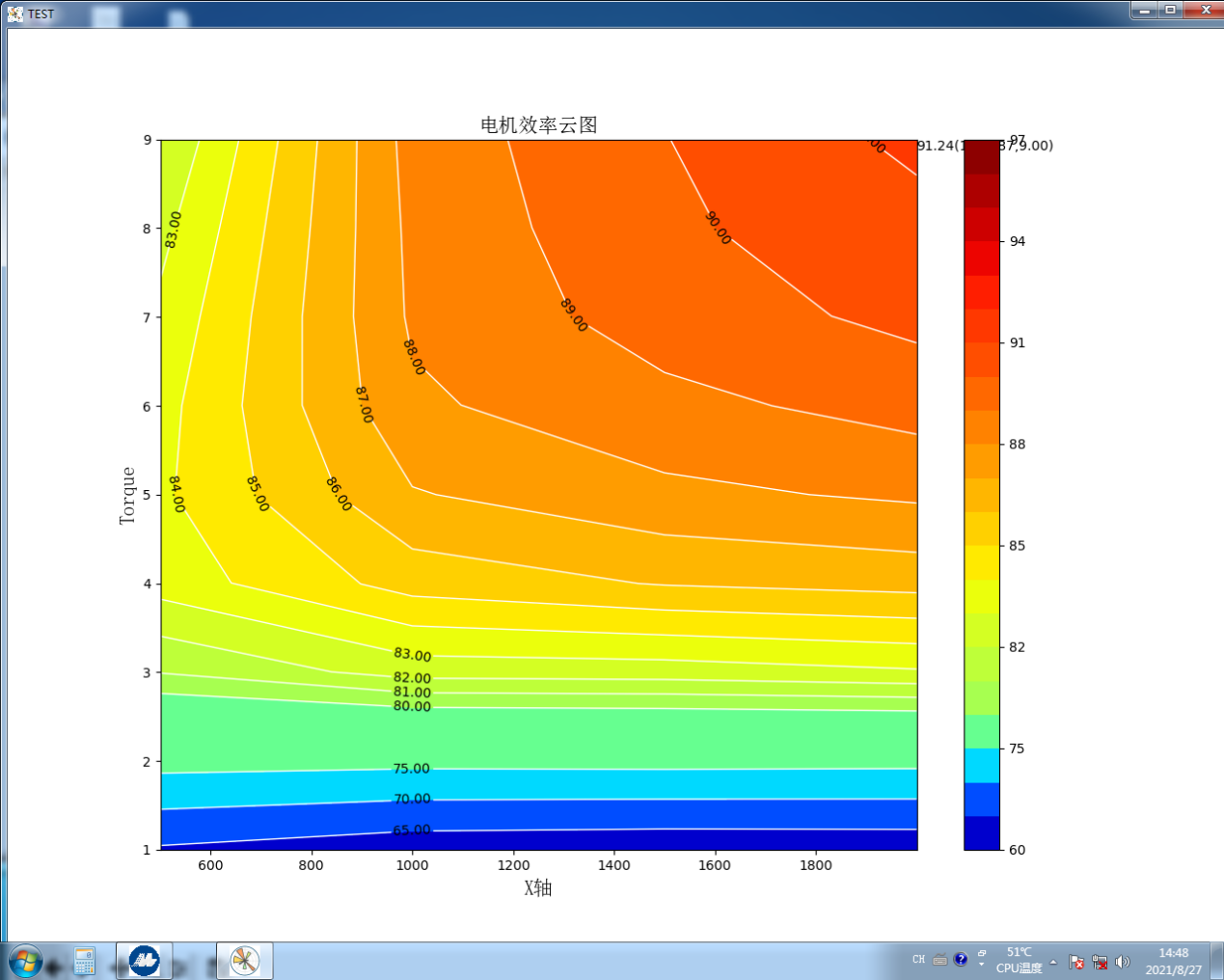

　　7.生成效率云圖：
